Точность редуктора с геликальной конезной шестерней и производительность NVH

Шум и вибрация в редукционе с геликальной скошенной шестерёнкой редко возникают только из-за одного компонента. В промышленных приложениях, Производительность NVH — это результат геометрии шестерни, Контакт зуба, Отклонение вала, Опора подшипника, жёсткость корпуса, Смазка, Рабочая скорость, Установка нагрузки и машины.

С инженерной точки зрения Минье, низкошумный редуктор спирального скоса следует оценивать как полный компонент трансмиссии, а не оценивать только по каталожным утверждениям, таким как "Низкий шум."

Почему редуктор спирального скоса становится шумным на определённых скоростях

Одним из распространённых условий на поле является редуктор, который работает нормально на низкой скорости, но при этом в узком диапазоне оборотов выдает заметный визг.

Ключевая причина — возбуждение сетки шестерёнок.

Частота шестерённой сетки может быть выражена как:

GMF = количество зубьев шестерни × частота вращения вала

По мере изменения скорости входа, Частота возбуждения, создаваемая включением шестерёнки, также меняется. Если это возбуждение приближается к собственной частоте корпуса коробки передач, Монтажная рама или приводная машина, Вибрация может усиливаться резонансом.

Типичные симптомы включают:

• Тональный визг на определённых оборотах;

• Вибрация, которая резко усиливается после изменения скорости VFD;

• Низкий уровень шума при работе без нагрузки, но более высокая вибрация под крутящим моментом;

• Частоты боковой полосы, появляющиеся вокруг частоты Gear Mesh;

• Шум, меняющийся с температурой или временем работы.

Вот почему редуктор с винтовой скосной шестерёнкой следует оценивать при реальных условиях скорости и нагрузки.

Точность шестерни управляет основным источником возбуждения NVH

Связь между качеством производства шестерёнок и NVH — это ошибка передачи.

Ошибка передачи — это несоответствие между идеальным движением шестерни и фактическим движением в процессе сетки. В зависимости от конструкции зубов, Нагрузка может передаваться от одной пары зубов к другой. Это создаёт динамическую сетчатую силу.

Механическую цепь можно резюмировать следующим образом:

Ошибка геометрии шестерёнки → ошибка передачи → динамической силы сетки → вибрации вала/подшипника → реакции корпуса → воздушного шума

Наиболее важные параметры снаряжения::

Параметр передачи	Механический эффект	Последствия NVH
Отклонение высоты тона	Неравномерное расстояние между зубами	Периодическое возбуждение сетки
Отклонение профиля	Нерегулярная передача нагрузки	Свист передачи и гармоники
Отклонение свинца/спирали	Неравномерная нагрузка по ширине зубов	Локализованная вибрация и контактное напряжение
Бег	Периодическая эксцентрическая нагрузка	Модуляция скорости вала
Реакция	Зазор со стороны зуба	Чрезмерный зазор может вызвать удар или дребезжание

Для редуктора с спиральной скосной шестерней, Эти ошибки следует рассматривать вместе. Одно число точности не полностью описывает шумовые характеристики коробки передач.

Почему шлифовка шестерни важна для редуктора с винтовой фаской (NVH)

Шлифовка шестерни особенно важна при работе на скорости, Стабильность нагрузки и акустические характеристики имеют значение.

По сравнению с менее точными методами отделки, Шлифование обеспечивает лучший контроль над:

•Профиль зуба;

• Точность свинца;

• Консистенция высоты;

• Поверхностная отделка;

• Стабильность контактной схемы.

Минье применяет карбюризацию и закалку на шестернях и шестерённых валах, затем шлифование шестерёнок. Информация о продукте серии K указывает жесткость шестерёнки HRC 58–62 и указывает профиль зуба, свинец и тангаж проверяются с точностью 6-го уровня.

Эти процессы не создают фиксированного значения шума, но они помогают контролировать геометрические переменные, влияющие на ошибку передачи и долгосрочный контакт с передачей.

Жесткость шестерни не равна низкому шуму

HRC 58–62 следует в первую очередь понимать как параметр долговечности.

Более высокая твёрдость поверхности помогает улучшить ситуацию:

• Устойчивость к появлению ямок;

• Износостойкость поверхности зубов;

• Характеристики контактной усталости;

•Сохранение геометрии шестерни на протяжении всего срока службы.

Это не следует трактовать как "более высокая твёрдость означает меньшую дБ."

Редуктор спиральной конической шестерни против. Червячный редуктор для приводов под прямым углом

Обе системы могут обеспечивать передачу мощности под углом 90°, но их механическое поведение отличается.

Коэффициент отбора	Редуктор спирального скоса	Редуктор червей
Контакт зуба	Комбинация кат/скольжение	Более высокий скользящий компонент
Эффективность	Обычно выше	Может уменьшаться при высоких коэффициентах
Выработка тепла	Обычно ниже	Потери при скольжении могут увеличить тепло
Непрерывное поведение	Хорошо подходит при правильном размере	Тепловая ёмкость требует внимания
Источник NVH	Частота шестерённой сетки и конструктивная характеристика	Эффекты скольжения/контакта и сетки
Типичное использование	Эффективные промышленные прямоугольные приводы	Компактные или приложения с высоким коэффициентом

Неточно утверждать, что каждый редуктор с геликальной скоской передачей всегда тише червячной коробки передач. Шум зависит от точности, Соотношение, скорость, Загрузка, Смазка и установка.

Согласование систем так же важно, как и точность снаряжения

Прецизионный редуктор, установленный в плохо спроектированной трансмиссии, всё равно может создавать недопустимые вибрации.

Когда инженеры Минье оценивают применение редуктора спирального скосного редуктора, Следующие операционные данные следует рассматривать вместе:

• Мощность двигателя и входные обороты;

• Требуемая скорость выхода;

• Коэффициент восстановления;

• Непрерывный и пиковый крутящий момент;

• Рабочий цикл;

• Радиальные и осевые выходные нагрузки;

• Мотор и муфта;

• Место крепления;

• Окружающая среда и рабочая температура;

• Жесткость рамки машины.

Работа с VFD требует особого внимания

Приводы с переменной частотой постоянно изменяют рабочую скорость редуктора. По мере изменения скорости, Частота шестерённой сетки и частоты порядка вала также меняются.

Таким образом, машина может проходить через резонансный диапазон, даже если редуктор спирального скосного редуктора механически исправен.

Для приложений с VFD, Инженеры должны определять:

• Нормальный диапазон скоростей;

• Профиль ускорения/замедления;

• Непрерывная работа на низких скоростях;

• Резонансные зоны оборотов;

• Требования к охлаждению.

Ошибки при установке могут отменить точное производство

Проблемы с NVH на поле часто возникают вне коробки передач.

Важные проверки установки включают:

• Проверьте развал-сваление двигателя и редуктора;

•Предотвращение искажений корпуса из-за неровных монтажных поверхностей;

•Подтверждение концентричности связи;

• Избегайте чрезмерной радиальной нагрузки;

• Равномерно затягивать крепящие болты;

• Используйте подходящую смазку для температуры и работы;

• Мониторинг состояния подшипника и уплотнения.

Редуктор с низким уровнем шума с геликальной скосной шестерёнкой не может компенсировать гибкий фундамент, Смещённый вал или повреждённая муфта.

Использование данных о вибрации для разделения проблем с шестернями и подшипниками

Не каждый пик вибрации указывает на повреждение шестерни.

Часто возникают проблемы, связанные с снаряжением,:

• Частота шестерённой сетки;

• Гармоники GMF;

•GMF-боковые ленты;

• Порядок вращения вала.

Дефекты подшипников могут возникать на характерных частотах подшипника, в то время как дисбаланс часто определяется скоростью вала 1×.

Для команд технического обслуживания, Trending обычно полезнее, чем одиночное чтение. Нарастающая вибрация в сочетании с повышением температуры, Загрязнение смазкой или изменение боковых полос может указывать на прогрессирующее разрушение.

Как покупатели должны проверять редуктор с геликальной скосной шестернями NVH

Значение шума поставщика имеет значение только при определении условий испытаний.

Покупатели должны запрашивать:

• Входные обороты;

• Коэффициент эксплуатации;

• Приложенный крутящий момент;

• Крепление;

• Смазка и температура;

•Расстояние до микрофона;

• Метод звукового давления или звуковой мощности;

• Местоположение измерения вибрации;

• Стандарт испытаний.

Для тестирования звука коробки передач, ISO 8579-1 предоставляет основу для измерения звука в воздухе. Вибрации редукторного блока также можно оценить с помощью применимых указаний из ISO 20816-9.

Стандарты точности передач не следует путать с полной производительностью передач NVH. Степень шестерни описывает геометрию; Он не указывает напрямую фиксированный уровень звука.

Серия Mingye K для чувствительной к шуму передачи под прямым углом

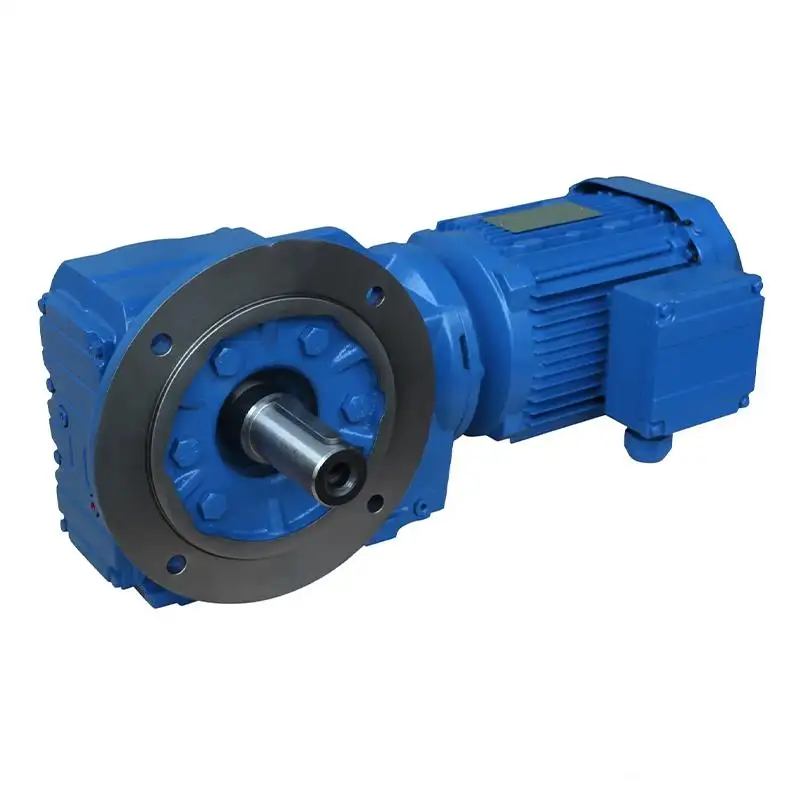

Редуктор спирального скосного редуктора Mingye K/KA/KAF37–187 Сочетает спиральную и скошенную передачу для компактной передачи мощности под углом 90°. Производственный процесс включает карбюризацию и закалку, Твёрдость зубьев HRC 58–62, Шлифовка шестерни и проверка профиля зубов, Свинец и наклон.

Для инженеров, выбирающих редуктор с геликальной скошенной шестерней, Минье рекомендует оценить редуктор вместе с самим двигателем, скорость, Соотношение, крутящий момент, Монтаж и рабочий цикл, а не только по номинальной мощности.

Для приводов под прямым углом, где эффективность, Прочность и устойчивость NVH должны быть сбалансированы, спиральный скосный редукторный мотор серии Mingye K предоставляет практическую основу для дальнейшего выбора в зависимости от конкретного применения.

Часто задаваемые вопросы

Q1. Какую серию редукторов с геликальными скосными шестернями предлагает Mingye??

Mingye предлагает редуктор серии K/KA/KAF37–187 с геликальной скосной редуктором, Сочетание спирального и скосного шестерённого механизма для компактной промышленной передачи под углом 90 градусов.

Q2. Как Mingye контролирует точность шестерёнок в своём редукционе с геликальной скошенной шестерней?

Минье использует шлифовку шестерёнок и проверяет критическую геометрию шестерёнок, такую как профиль зубьев, Свинец и наклон. В информации о продукции серии K указана точность шестой степени.

Вопрос 3. Какова жесткость шестерни у редуктора спирального скоса Минье?

Шестерни и шестерённые валы Минье карбюрированы и закалены примерно до HRC 58–62, Поддержка износостойкости и долговечности контактов.

Q4. Гарантирует ли точность шестой степени шестого шасси Минье определённый уровень шума??

Нет. Точность передачи может помочь снизить ошибку передачи, но реальный NVH тоже зависит от скорости, крутящий момент, Подшипники, Смазка, жёсткость корпуса, Крепление и приводная машина.

Q5. Почему Минье использует фарм снаряжения для серии K??

Шлифовка шестерёнок помогает улучшить профиль зубьев, Свинец, Консистенция высоты и отделка поверхности, все они имеют значение для стабильного включения шестерен и контроля вибраций.
