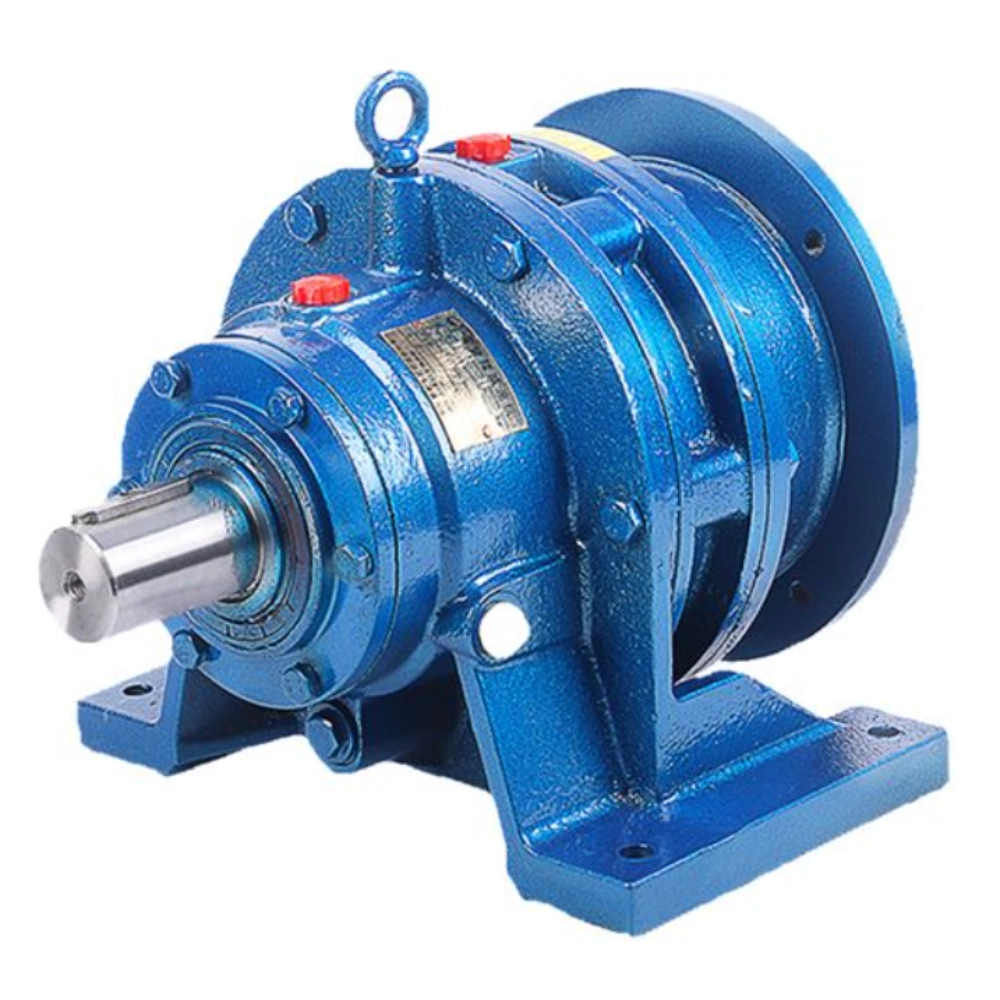

Планетарный циклоидальный редуктор серии BWD
Планетарный циклоидальный редуктор сочетает планетарную передачу с циклоидным движением для достижения контролируемого снижения скорости и стабильного крутящего момента. Эксцентрический механизм приводит в движение циклоидальные диски для создания непрерывного контакта при катке, что помогает уменьшить вибрацию во время работы. Его структура поддерживает высокие коэффициенты уменьшения в компактных размерах, сохраняя при этом стабильную производительность. В то же время, внутренняя конструкция распределяет нагрузку между несколькими контактными точками, Система обеспечивала плавную работу при различных условиях нагрузки в непрерывных механических условиях.
Особенности продукта
Все планетарные циклоидные редукционные устройства можно разделить на три части:Входная часть,Часть замедления и выходная часть.
Дислокация на входном валу оснащена втулкой двойного эксцентрика 180°C,оснащён двумя шарикоподшипниками на эксцентрической втулке,образование центрального отверстия шестерни H-двух циклоидов — это эксцентрическая втулка на подшипнике поворотного рычага,а также за счёт циклоидных шестеренок и кольца шестерёнок,Менее плохой механизм восстановления зубной сетки для формирования,(Чтобы уменьшить трение,в малом отношении редуктора скорости,игла с зубцами на шестернях).
Когда входной вал с эксцентричным вращением втулки в течение недели,В результате характеристик профиля зубчатых зубьев циклоидной шестерни и ограничения иглы на зубьях зубьев,Движение циклоидной шестерни становится одновременно вращением и вращением движения плоскости,и входной вал производится на неделю,Excentric Sleeve тоже улучшает неделю,Циклоидная шестерня в противоположном направлении вокруг уменьшения разницы зубьев, затем с помощью механизма выхода pf W,циклоидная шестерня вращается на малой скорости, движущийся через штифтовый вал,передается на выходной вал,Можно достичь низкой выходной скорости.
Планетарный циклоидальный редуктор для систем с высоким передаточным числом
Планетарный циклоидный редуктор обеспечивает контролируемое снижение скорости и стабильный крутящий момент через планетарную трансмиссию K-H-V. Он использует двойной эксцентрический механизм для привода циклоидальных дисков, которые зацепляются с кольцом зубчатых штифтов для формирования сетки дифференциальных зубьев. Эта конструкция поддерживает плавное движение и стабильную производительность передачи при непрерывной работе.
Циклоидальная планетарная структура для стабильного управления движением
- Двойной эксцентрический гильз создаёт непрерывное орбитальное движение
- Дифференциальная зубчатая сетка поддерживает высокий коэффициент восстановления
- Многоточечный контакт улучшает распределение нагрузки
- Компактная конструкция поддерживает установку в ограниченном пространстве
Процесс передачи начинается, когда входной вал вращает эксцентрические втулки. Это движение заставляет циклоидальные диски выполнять как вращение, так и вращение. В то же время, Диски зацепляются за кольцо шестерёнки, создавая дифференциальное движение, которое снижает скорость и увеличивает крутящий момент. Этот механизм позволяет редуктору достигать большого коэффициента восстановления внутри компактной конструкции.
По мере продолжения ротации, Несколько зубов соприкасаются, что помогает равномерно распределять нагрузку по всей системе. Это снижает нагрузку на отдельные компоненты и сохраняет стабильность крутящего момента при изменяющихся условиях нагрузки. Кроме того,, Контакт между циклоидальным диском и кольцом штифтов помогает снизить трение и обеспечивает плавную работу.
Закрытый корпус защищает внутренние компоненты, сохраняя при этом стабильные условия смазки. Эта структура поддерживает устойчивое движение на протяжении длительных рабочих циклов. Планетарный циклоидальный редуктор хорошо работает в системах, требующих компактного размера, Стабильная трансмиссия, и высокая производительность восстановления.
Технические характеристики
Промышленные применения
-
Резиновая и пластиковая техника
Экструдеры, Миксеры, Календари, Линии обработки -
Горнодобывающая промышленность и тяжёлая промышленность
Крашеры, кормушки, Мельницы, Тяжёлые конвейеры -
Оборудование для смешивания и перемешивания
Миксеры, Агитаторы, Блендеры, Промышленные переработчики -
Конвейерные системы
Ленточные конвейеры, Роликовые конвейеры, Системы передачи, Обработка материалов
