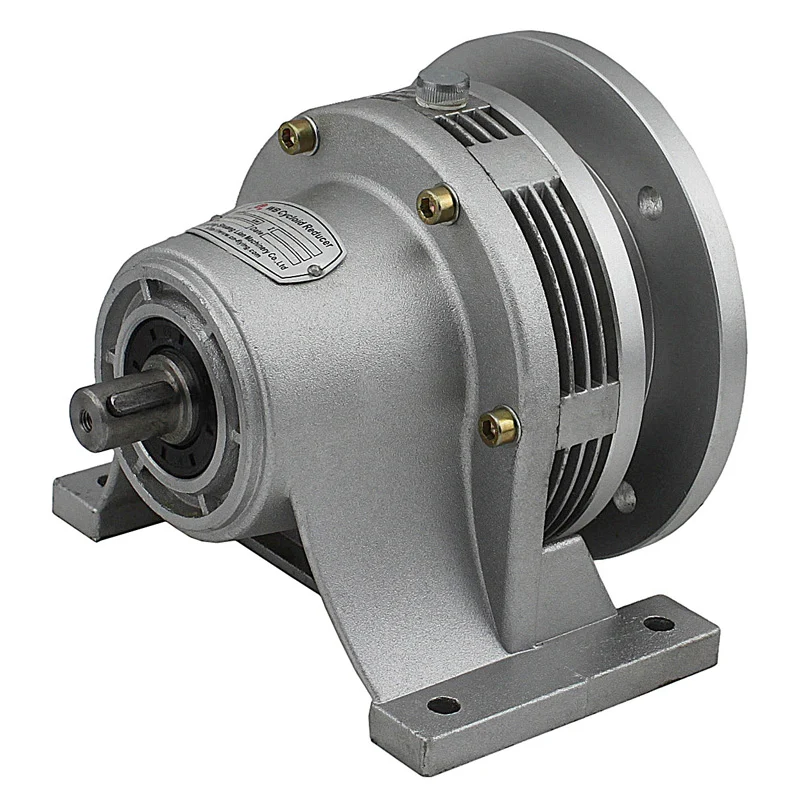

Горизонтальный микроциклоидальный редуктор
Горизонтальный микроциклоидный редуктор серии WB имеет компактную конструкцию и лёгкий алюминиевый корпус для экономии пространства. Он использует циклоидальный механизм для обеспечения стабильного крутящего момента и плавного движения. Предварительно смазанная конструкция позволяет легко устанавливать и снижает затраты на обслуживание. Гибкие варианты крепления поддерживают как горизонтальную, так и вертикальную конфигурацию. Эта конструкция поддерживает стабильную работу при различных условиях нагрузки в малых механических системах и легком промышленном оборудовании.
Особенности продукта
🟢 Лёгкий корпус из алюминиевого сплава — Использует оболочку из алюминиевого сплава под давлением с компактным размером, Меньший вес, и улучшенный внешний вид.
🟢 Предварительно смазанная конструкция — Заполнено смазкой перед уходом с фабрики, обеспечивая удобную смазку и снижая риск утечек масла.
🟢 Гибкая установка — Опоры для горизонтальной и вертикальной установки с креплением фланцем, Что позволяет гибко интегрировать оборудование.
🟢 Широкий диапазон мощности и крутящего момента — Диапазон мощности от 60 Вт до 3 кВт, Крутящий момент от 25N·m до 250N·m, Подходит для различных требований к трансмиссии.
🟢 Коэффициенты множественной редукции — Одноступенчатое передаточное число 11–87 и двухступенчатое передаточное число 121–5133, предоставляя широкие варианты снижения скорости.
🟢 Широкие промышленные применения — Подходит для электроэнергии, Уголь, Цемент, Металлургия, Порты, Сельское хозяйство, Судостроение, Подъемное оборудование, Логистика, Текстиль, Бумага, Пластик, и лёгкой промышленности.
Горизонтальный микроциклоидный редуктор для компактных систем передачи
Горизонтальный микроциклоидальный редуктор обеспечивает контролируемое снижение скорости и стабильный крутящий момент благодаря компактной циклоидальной трансмиссии.. Горизонтальный микроциклоидальный редуктор серии WB использует эксцентричный механизм движения для привода циклоидального диска, которая зацепляется за помощью кольца шестерни для обеспечения плавной и стабильной передачи. Такая конфигурация поддерживает компактное оборудование, где необходимо тщательно управлять пространством и весом при сохранении стабильной механической характеристики.
Циклоидная структура для лёгкой и стабильной работы
- Корпус из алюминиевого сплава снижает общий вес
- Предварительно смазанная конструкция обеспечивает лёгкую установку
- Гибкое крепление поддерживает несколько направлений установки
- Многоточечный контакт улучшает распределение нагрузки
Процесс передачи начинается, когда входный вал приводит в движение эксцентрическую втулку, создавая орбитальное движение циклоидального диска. Это движение взаимодействует с шестерённым кольцом штифтов, Образуя катный контакт, который снижает скорость и увеличивает крутящий момент. Конструкция обеспечивает плавную работу при сохранении контролируемого движения при различных нагрузках.
Во время эксплуатации, Несколько контактных точек между циклоидальным диском и кольцом шестерни обеспечивают равномерное распределение нагрузки по системе. Это снижает локальные нагрузки и поддерживает стабильную передачу крутящего момента. В то же время, Механизм контактного контакта с катком помогает уменьшить внутреннее трение, что позволило редуктору работать плавно при более низком уровне вибраций.
Конструкция корпуса использует литье из алюминиевого сплава под давлением для достижения компактной и лёгкой конструкции. Это облегчает установку при сохранении достаточной прочности для непрерывной работы. Система предварительно смазанной смазки упрощает обслуживание и помогает поддерживать стабильные условия эксплуатации на протяжении длительного периода эксплуатации.
Горизонтальный микроциклоидальный редуктор хорошо работает в небольших механических системах, Транспортное оборудование, и лёгкие промышленные применения. Её компактные размеры, Гибкие варианты крепления, а стабильная производительность передачи позволяет интегрироваться в системы, где пространство, Вес, и надёжность должна быть сбалансирована.
Промышленные применения
-
Горнодобывающая промышленность и тяжёлая промышленность
Крашеры, кормушки, Мельницы, Тяжёлые конвейеры -
Резиновая и пластиковая техника
Экструдеры, Миксеры, Календари, Линии обработки -
Системы обработки материалов
Оформление картона, Начинка, Герметизация, Конвейерные системы -
Конвейерные системы
Ленточные конвейеры, Роликовые конвейеры, Системы передачи, Обработка материалов
